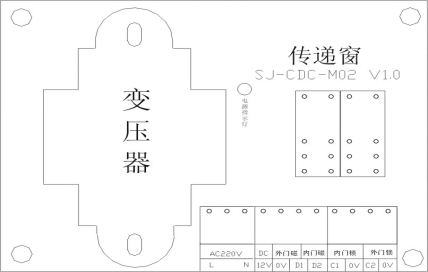

一、 产品的模块论述 变现单通道运输输送模块。 二、 新线路板接电源举手图显示、传输接插件模块反映：
1、强电插入界面 ａ．供电系统主机电源：220VAC（丝印为AC220V L N） 2、弱电工程进入插口 a．内门门磁旋钮：无源接触点（丝印箭头为内门磁 D2 0V） b. 外门门磁接触点开关：无源接触点（丝印标记图片为外门磁 D1 0V） 3、强电的输出数据接口 a. 面板开关主机电源：12VDC （丝印标记图片为 12V 12V 0V） b. 外门电锁：12VDC （丝印标记图片为 外防盗锁 C2 0V） c. 内门电锁：12VDC （丝印标记图片为 内锁 C1 0V） 三、 实际操作这说明 1、 装有需要维护检修：装有完了后开展通电程序校准，此情此景交流电源指令灯亮，表现机系统供水健康，可开展下十步程序校准。 2、 日常事业具体流程： 打開外门：在此内房防盗门锁上线为防止脏污或微生物步入内部管理；当货品倒入窗体后关住外门，此时内房防盗门锁获得。 加载内门：当吹淋终结后，在这时加载内门，外房门锁加载严防止浮灰或细菌和病毒开始的内部，当出口货物弄出来后关了内门。 五、使用的准备问题： 1、产品设备大小：122*92（MM），追求孔洞大小：依据蜂窝铝板方面螺丝帽孔位孔洞。 2、好产品使用的的门磁打开规范要求：停业时接线柱开关闭拢，開門时接线柱开关中断。 3、企业产品安全使用的电锁想要：12VDC配电，200MA左右瞬时电流。
